| 產品特點 | 單相PCB固態繼電器采用直插式電路板焊接式安裝，標準化模數尺寸，輸入-輸出光電隔離，交流輸出采用雙向可控硅，零電壓開啟零電壓關斷；直流輸出采用雙極型三極管，導通壓降低，開關速度快，抗干擾性強。 輸入信號與TTO和COMS數字邏輯電路兼容；采用阻燃工程塑料外殼環氧樹脂灌封，與電磁繼電器比較，具有無機械聲、無觸點引弧、有較高的浪涌承受能力，壽命長、可靠性高。 100%負載電流老化試驗，通過歐共體CE認證，國際ISO9000認證。 廣泛應用于石油化工儀器設備、食品機械、包裝機械、紡織機械、數控機床塑料機械、健身器材、娛樂設施等自動化控制領域?？煽刂菩⌒碗妱訖C、白熾燈、指示燈、小功率電源智能儀器儀表和電磁閥等，也可作為大功率電磁接觸器的推動極。 特別適用于腐蝕、潮濕、防塵，要求防爆等惡劣環境，及頻繁開關的場合。 | |
| 規格分類 | JGX-6FA(DC-AC) | JGX-6FD(DC-DC) |
| 負載電流 | 4A/6A | |
| 負載電壓 | 240VAC/380VAC | 5-60VDC/5-110VDC/5-220VDC |
| 控制信號 | 3-32VDC | 3-32VDC |
| 控制電流 | 6-35mA需限流 | 6-35mA需限流 |
| 介質耐壓 | 輸入-輸出，輸入、輸出-外殼：≥1500V | |
| 通態降壓 | ≤1.1VAC | ≤1.3VDC |
| 斷態漏電流 | ≤1mA | ≤0.05mA |
| 電壓上升率 | 300v/us | / |
| 通斷時間 | 10ms | 關斷時間≤0.1ms |
| 頻率范圍 | 47/63Hz | / |
| 工作環境溫度 | -40℃--80℃ | -40℃--80℃ |
| 重量 | 22g | |

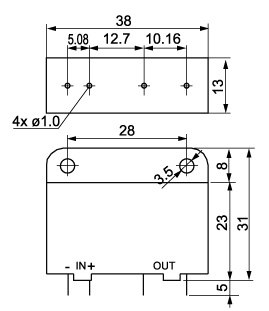

| 外形尺寸(mm) |  38×13×31mm | |

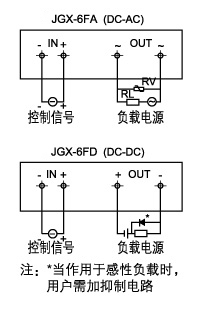

| 接線圖 |  | |
| 代號 | J6 | |
JGX-6F□電路板式固態繼電器
產品特點 單相PCB固態繼電器采用直插式電路板焊接式安裝，標準化模數尺寸，輸入-輸出光電隔離，交流輸出采用雙向可控硅，零電壓開啟零電壓關斷；直流輸出采用雙極型三極管，導通壓降低，開關速度快，抗干擾性強。輸入信號與TTO和COMS數字邏輯電路兼容；采用阻燃工程塑料外殼環氧樹脂灌
